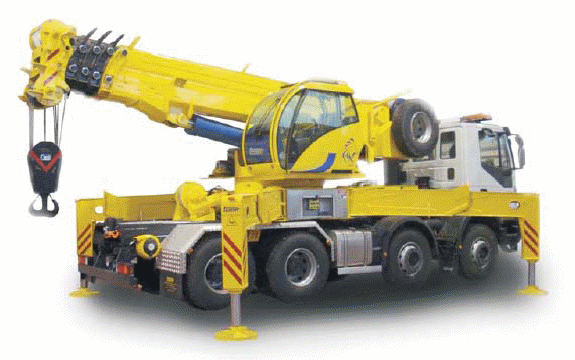

Автокран C 500 на шасси IVECO TRAKKER AD 410 T
Технические характеристики
| Базовое шасси | IVECO TRAKKER AD 410T с набором эксплуатационных аксессуаров и гарантией предприятия изготовителя, межосевое расстояние 4 750 мм, глушитель с вертикальным выбросом, воздушный фильтр приподнятый |
| Колесная формула | 8×4 |
| Габаритные размеры в транспортном положении | 9 560 × 2 500 × 3 540 мм |
| Грузоподъемность | 50 т |
| Масса крана с противовесом | 28 600 кг |
| Стрела | 5-ти секционная, изготовленная из стали с высоким уровнем гибкости и прочности; 1-я, 2-я секции с независимым выдвижением, 3-я и 4-я с синхронно-последовательным с помощью гидравлического привода, выполнена коробчатой конструкции со скругленными гранями с 6 блоками на оголовке |
| Длина стрелы | 33 м |
| Длина гуська | 11 м |
| Длина стрелы в сложенном положении | 6,2 м (стандарт), 6,6 м, 7,4 м (опция) |
| Механизм подъема стрелы | Состоит из одного гидроцилиндра с двойным эффектом, оснащенного уравновешивающим клапаном |
| Рабочий угол стрелы | –2° до +80° |
| Лебедка | Барабан с кольцевой нарезкой и приводом от аксиально-поршневого гидромотора через редуктор с варьируемым литражным объемом |
| Длина каната | 180 м |
| Механизм поворота платформы | С приводом от аксиально-поршневого гидромотора, полноповоротный на шариковом опорно-поворотном устройстве. Гидромотор поворота управляется из кабины машиниста, оснащен гидрозамком, функционирующим при нейтральном положении рычага управления механизмом поворота, гидравлический автоматический тормоз |
| Рабочая зона | 360° |
| Выносные опоры | Четыре выдвижные опоры с радиальным открытием. Изготовлены из стали высокой прочности. Управление как из кабины машиниста, так и непосредственно с пульта, размещенного на опорно-ходовой платформе. Управляются одновременно или раздельно 2 опоры с каждой стороны шасси. Гидроцилиндры оснащены обратными управляемыми клапанами (гидрозамками) |
| Расстояние между опорами (поперечная проекция) | 6 470 мм |
| Расстояние между опорами (продольная проекция) | 6 000 мм |
| Гидросистема | Группа образованная из 3-х насосов приводит в действие три основных независимых системы. Привод от коробки передач автомобиля соединенной системой подсоединенной к коробке отбора мощности пневматическим сцеплением отключающимся при передвижении по дороге. Распределитель моноблок с встроенными клапанами безопасности |
| Приборы и устройства безопасности | Ограничитель высоты подъема крюковой подвески с подвесным кольцом – грузиком. Управляемые обратные клапаны, уравновешивающие клапаны, предохранительные гидроклапаны. Панель ОГП, имеющаяся в кабине машиниста, дает световую сигнализацию о приближении состояния крана к перегрузке |
| Кабина крановщика | Стальная конструкция с непробиваемыми стеклами и превосходной обзорностью. Элементы управления краном расположены на приборной панели, отопление, управляемое сидение с пневматической подвеской. Раздвижная дверца с замком |

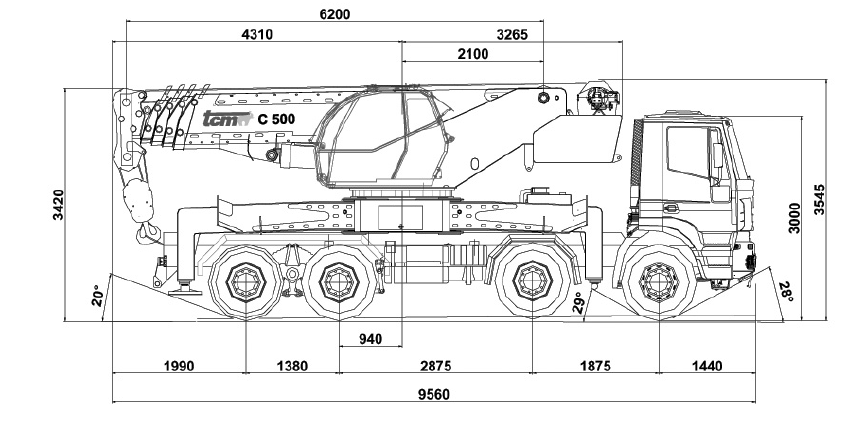

Габаритные размеры
Грузовысотная характеристика
Серийная комплектация:
- 2 запирающихся ящика, расположенные по бокам каркаса.
- 4 плиты опор, легко снимающиеся при необходимости.
- Окраска на заказ.
- Крылья из алюминия для задних колес автомобиля.
- Противоскользящее покрытие из алюминия на коробах опорных балок.
- Бардачок для запчастей.
- 4 габаритных огня на удлиняемых балках опор.
- 2 проблесковых маяка оранжевого цвета на кабине.
- 2 рабочие фары сзади.
- 1 рабочая фара на кабине управления подъемным краном.
- Блокировка подвески (только в случае монтажа вилочного захватчика)
- Сертификат о соответствии ЕС.
- Зеркала заднего вида
Дополнительное оборудование и аксессуары по заказу
- Дополнительная лебедка 3000 кг со статическим канатом
- Кондиционер в кабине управления
- Переносная лампа
- Гидро- весы грузоподъемностью 30 т
- Гидравлические блоки задних подвесок (установить в случае буксира)
- Крюк с двумя блоками 10 т
- Приспособление для прицепа
- Корзина на крюк сертифицированная TCM 500- 500 кг
- Корзина на крюк сертифицированная TCM 120- 120 кг
- Противовес 3т + поддержка и гидравлические цилиндры движения
- Гидравлическое приспособление для поднятия задних осей
- Увеличенная скорость лебедки
- Фонари типа «Америка» с 4 вращающимися оранжевыми фарами
- Пневматическое включение/отключение лебедки
- Телескопический удлинитель JSL 75 вспомогательный с 2 гидравлическими секциями
- Предрасположение для приспособления вилочного захвата
- Решетчатый удинитель5,8 м уложенный с одной из сторон стрелы
- Пульт управления для крепления-снятия противовеса
- Отопление в кабине
- Приспособление вилочного захвата Rospo1/2
- Бак воздушный 100 л
- Бак для воды 300 л с гидронасосом
- Ручное удлинение для решетчатого удлинителя 3 м
- Поддержка и гидравлические цилиндры для передвижения противовеса
- Телекамера в кабине
- Телекамера контроля лебедки
- Блок возврата каната дополнительной лебедки
- Оголовок стрелы вращающийся в 3 направлениях (0°-32,5°-65°
- Передвижение машины из кабины крановщика
- Барабан для буксира 18 мм тяга 15000 кг
- Комплект стальных крыльев Inox
