Кран на гусеничном ходу RTC 35

Главная >> Наша продукция >> Автокраны >> Гусеничные краны г/п от 35 до 135 т >> Кран на гусеничном ходу RTC 35

Технические характеристики

Максимальная масса груза, перевозимого на гусеницах, т	32
Ширина гусениц, мм	600
Максимальная скорость передвижения, км/ч	4

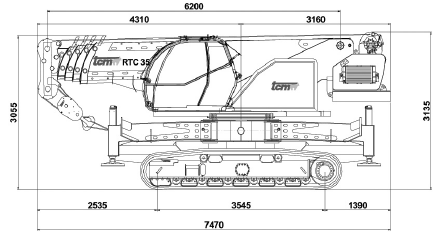

Габаритные размеры в транспортном положении, Д х Ш х В, мм	7470 х 2500 х 3135
Грузоподъемность, т	35
Масса крана с противовесом, кг	30000
Стрела	5-ти секционная, изготовленная из стали с высоким уровнем гибкости и прочности ; 1-я, 2-я секции с независимым выдвижением, 3-я и 4-я с синхронно-последовательным с помощью гидравлического привода, выполнена коробчатой конструкции со скругленными гранями с 6 блоками на оголовке.

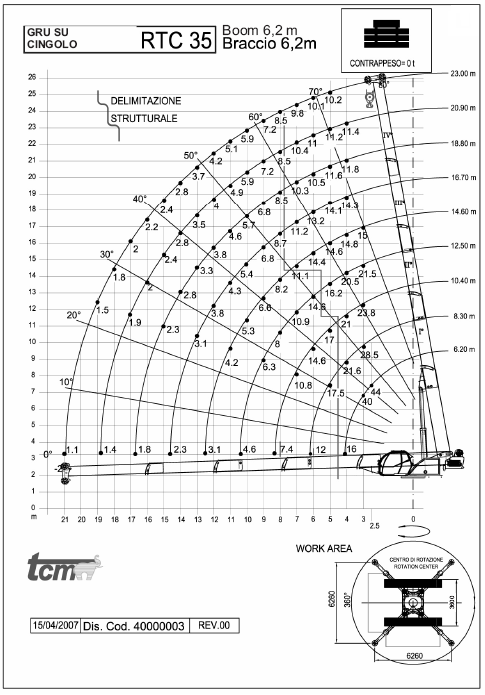

Длина стрелы, м	23
Длина гуська, м	8
Длина стрелы в сложенном положении, м	6,2 (стандарт)
Механизм подъема стрелы	Состоит из одного гидроцилиндра с двойным эффектом, оснащенного уравновешивающим клапаном.
Рабочий угол стрелы	– 2° до + 80°
Лебедка	Барабан с кольцевой нарезкой и приводом от аксиально-поршневого гидромотора через редуктор с варьируемым литражным объемом.
Длина каната, м	180
Механизм поворота платформы	Платформа монтирована на шариковом опорно-поворотном устройстве. Привод от фланцевого гидромотора с одним планетарным редуктором, оснащена гидравлическим многодисковым автоматическим тормозом .
Рабочая зона	360°
Выносные опоры	Четыре выдвижные опоры с радиальным открытием. Изготовлены из стали высокой прочности. Управление как из кабины машиниста, так и непосредственно с пульта, размещенного на опорно-ходовой платформе. Управляются одновременно или раздельно 2 опоры с каждой стороны шасси. Гидроцилиндры оснащены обратными управляемыми клапанами (гидрозамками).
Расстояние между опорами (поперечная проекция), мм	6260
Расстояние между опорами (продольная проекция), мм	6260
Гидросистема	г/систему приводит в действие поршневой насос с переменным расходом (минимум 10 л/мин – максимум 400 л/мин) “load sensing”. Насос подсоединен при помощи соединительного устройства к маховику дизельного мотора. Распределитель моноблок с встроенными клапанами безопасности, управляемые гидравлически через два манипулятора.
Ходовая часть	Гусеничный ход с гидравлическим раздвижением гусениц. Ширина гусеничного хода в закрытом виде – 1900 мм , в раздвинутом - 3000 мм. Плоские траки гусеничной ленты шириной 600 мм. Общая ширина крана с транспортном положении - 2500 мм, с раздвинутым гусеничным ходом - 3600 мм. Г/подъемность фронтальная на гусеницах – 32 т, боковая – 28 т. Преодолеваемый наклон 30% с максималым грузом.
Двигатель	IVECO, 6 цилиндровый рядный дизельный двигатель с водяным охлаждением. 129Kw, 2300 оборотов/мин.
Кабина крановщика	Стальная конструкция с непробиваемыми стеклами и превосходной обзорностью. Элементы управления краном расположены на приборной панели, отопление, управляемое сидение с пневматической подвеской. Раздвижная дверца с замком.
