Бульдозер Б-170ПСМ1-Е
Главная >> Наша продукция >> Бульдозеры >> Бульдозер Б-170ПСМ1-Е
Предназначен для разработки грунтов I-III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).
Изготовление бульдозеров Б-170ПСМ1 и Б-170ПСМ2 выполняется с применением стапельной сборки при строгом соблюдении всех технологических требований, норм и условий, что позволяет достичь гарантировано высокого уровня качества.
В рамках программы модернизации инженерных машин в конструкции трактора применена оригинальная шарнирно-сочлененная рама, позволившая разгрузить оси бортовых
редукторов, устранив тем самым основное слабое место всей ранее выпускавшейся инженерной техники на базе Т-130, Т-170, Т10, Т10М.
Разработанная конструкция подвески гусеничной тележки трактора Б-170ПСМ1 и Б-170ПСМ2 отвечает всем требованиям, предъявляемым к промышленным тракторам с поперечной прокачкой тележек:
- ось бортового редуктора разгружена от тяги и боковых усилий, действующих на тележки;
- при перемещении тележки не возникает внутренних напряжений конструкции;
- балансирная балка в передней части трактора исключает возможность сбега и разбега гусеничных тележек при маневре.
Повышение мощности двигателя и более рациональное распределение вертикальных нагрузок по длине опорной поверхности обеспечили повышение производительности по сравнению с базовой моделью. Уменьшено удельное давление на грунт.
Ниже перечислены основные модификации выпускаемых инженерных машин, с указанием их конструктивных особенностей:
Б-170ПСМ1-Е
Б-170ПСМ1-ЕН
Двигатель
| Модель | Д180.101-1 (Д-160.13) |
| Эксплуатационная мощность двигателя, кВт (л.с.) | 132 (180) |
5-катковая тележка, механическая трансмиссия, пусковой двигатель, жесткое прицепное устройство, прямой отвал, новая рама, разгруженный редуктор, стандартная кабина
- Объем призмы волочения - 4,28 м кв
- Пятикатковые тележки ходовой системы
- Надёжность конструкции
- Высокая производительность
- Простота технического обслуживания
- Высокая ремонтопригодность
- Широкий диапазон применения

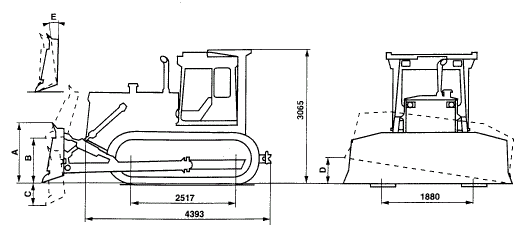

Бульдозерное оборудование
| Тип отвала | Прямой | |
| Изменение угла резания и угла поперечного перекоса отвала | Винтовым и гидравлическим раскосами | |
| Объем призмы волочения, м кв | 4,28 | |
| Ширина отвала, мм | 3,42 | |
| Высота при угле резания 55°, м | "А" | 1,31 |
| Максимальный подъем, м | "B" | 1,02 |
| Максимальное заглубление, м | "C" | 0,44 |
| Максимальный перекос, м | "D" | 0,63(10°) |
| Регулирование угла резания, град. | "E" | 10 |
| Масса, кг | 2240 | |
Параллелограммный однозубый рыхлитель "тип Н"
Предназначен для рыхления на ограниченных площадках мерзлых, разборно-скальных грунтов IV категории, вскрытия асфальтнобетонных покрытий.
| Тип | Однозубый |
| Максимальное количество зубьев | 1 |
| Ширина захвата, мм | - |
| Максимальное заглубление, мм | 650 |
| Максимальный подъем зуба, мм | 700 |
| Количество положений зубьев (по вертикали) | 3 |
|
Угол рыхления, град.: - с коротким наконечником - с длинным наконечником |
45 30 |
| Масса, кг | 1549 |
Прицепные устройства
Жесткое прицепное устройство (ЖПУ)
Устройство общего назначения
Маятниковое прицепное устройство (МПУ)
Маятниковое прицепное устройство предназначено для особо тяжелых работ с реализацией полной силы тяги, развиваемой трактором при наличии динамических нагрузок со стороны прицепного орудия, для работы с прицепным оборудованием, требующим смещения точки прицепа от продольной оси.
Тяговая лебедка
Предназначена для установки на тракторы типа Т10М производства ЧТЗ для использования на лесозаготовительных работах, в дорожном и промышленном строительстве. Состоит из опорной рамы, собственно лебедки с канатом, гидромотора с блоком управления, кронштейна с верхним поддерживающим роликом и защитного кожуха. В комплект отдельно отгружаемой лебедки входят детали, необходимые для ее монтажа на трактор.

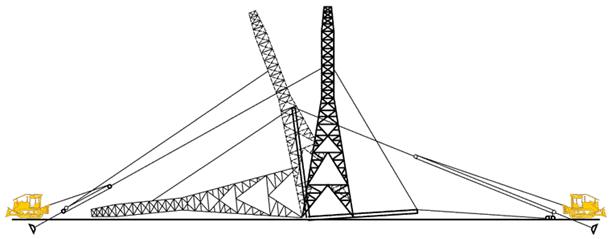

Схема применения
Основные параметры:
| Основные показатели | Модель тяговой лебедки | |||||||||
| ЛТ25 | ЛТ25.01 | ЛТ25.02 | ЛТ16 | |||||||
| Назначение | Предназначена для установки на тракторы Т10 и дальнейшие использования в составе агрегата на лесозаготовительных работах, в дорожном и промышленном строительстве, в промышленном строительстве энергетической отрасли, а также в аварийно-спасательных работах. | |||||||||
| Тяговое усилие на нижнем слое намотки каната, т, не более | 25 | 20 | 16 | 16 | ||||||
| Диаметр применяемых канатов, мм | 27 | 22 | 18 | 30 | 28 | 26,5 | 25 | 23 | 21 | 19,5 |
|
Канатоемкость барабана, м, не менее - при трехслойной намотке каната; - при пятислойной намотке каната; - при семислойной намотке каната; |
45 |
55 |
- |
- |
- |
- |
- |
- |
- |
- |
| - | - | 100 | 90 | 10 | 105 | 105 | 110 | - | - | |
| - | - | - | - | - | - | - | - | 190 | 200 | |
| Диаметр барабана, мм | 345 | 500 | ||||||||
| Привод лебедки | Гидравлический | |||||||||
|
Скорость намотки каната на нижнем слое, м\с, не более: - в рабочем режиме; - в режиме холостой намотки\размотки |
0,24 | 0,34 | ||||||||
| 0,39 | 0,5 | |||||||||
| Количество направляющих роликов, шт. | 1 | 4 | ||||||||
|
Габаритные размеры, мм, не более - длина; - ширина; - высота |
1180 | 1424 | ||||||||
| 1855 | 1965 | |||||||||
| 1576 | 1820 | |||||||||
| Масса конструкционная, без каната, кг, не более | 2300 | 2825 | ||||||||
| Масса каната, кг, не более | 126 | 101 | 137 | 335 | 379 | 261 | 294 | 327 | 358 | 368 |
Обозначение основных сборочных единиц тяговых лебедок
| Наименование сборочного чертежа | Модель тяговой лебедки | Комплектность | |
| ЛТ25 | ЛТ16 | ||
| Номер чертежа | |||
| Установка тяговой лебедки на трактор | 72-52-5СБ | 72-52-8СБ | Тяговая лебедка в сборе с элементами крепления к специальной комплектации трактора. |
| Лебедка тяговая | 72-52-6СБ | 72-52-9СБ | Тяговая лебедка с рамой, с гидросистемой, установленной на лебедке, без каната и гидросистемы управления лебедкой. |
| Комплект отдельно отгружаемой тяговой лебедки. | 72-52-7СБ | 72-52-10СБ | Тяговая лебедка в сборе и комплект крепежных деталей и узлов гидросистемы для установки на трактор. |
Производимая техника сертифицирована и имеет все сопроводительные документы,
необходимые для постановки на учет в органах Гостехнадзора.
Гарантийный срок - 1 год, либо 1500 моточасов.
