Оборудование для линии по производству железобетонных шпал
Главная >> Наша продукция >> Оборудование для строительной индустрии. Металлоформы. >> Оборудование для линии по производству железобетонных шпал

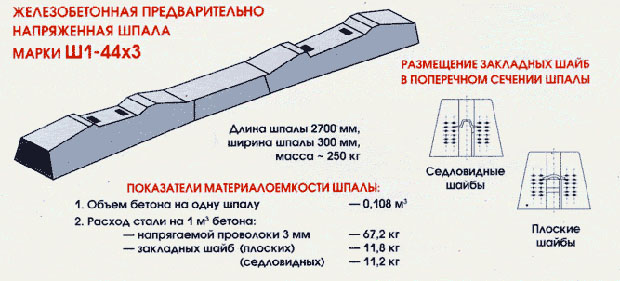

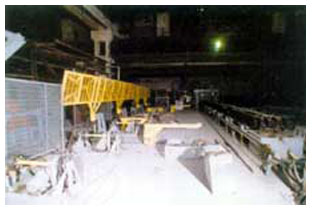

НАЗНАЧЕНИЕ: Линия предназначена для предварительно напряженных железобетонных шпал Ш-1, Ш-2 и Ш-3 с типом скрепления КБ, БПУ, ЖБР и других, по ГОСТ 10629-88, ТУ-5864-024-11337151-96, ОСТ 32.152-2000 для магистральных железнодорожных путей.

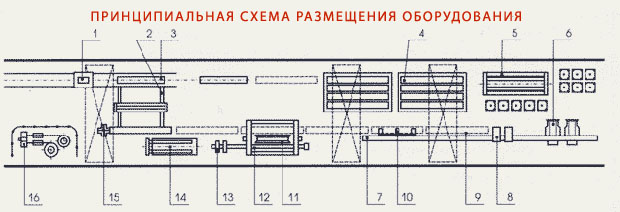

1-Бетоноукладчик | 9-Комплект передающих рольгангов |
2-Устройство передачи форм | 10-Кантователь |
3-Виброплощадка | 11-Укладчик струнопакетов |
4-Комплект форм | 12-Транспортер вытяжной |
5-Стенд съема клинопакетов | 13-Пресс |
6-Штабелер | 14-Бухтодержатель |
7-Комплект пластинчатых транспортеров | 15-Устройство натяжное |
8-Пила | 16-Устройство перемотки проволоки |
№ п/п | Обозначение | Наименование оборудования | Кол-во | Масса ед. кг |
1 | БП 070/1А | Виброплащадка | 2 | 10500 |
2 | БП 070/3 | Бухтодержатель | 1 | 21000 |
3 | БП 070/4 | Установка опресовки зажимных головок | 1 | 2950 |
4 | БП 070/5 | Механизм подачи зажимных головок | 1 | 1350 |

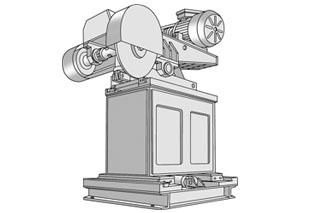

5 | БП 070/6 | Пила для резки струнопакетов | 1 | 630 |
6 | БП 070/7 | Конвейер вытяжной | 1 | 5650 |
7 | БП 070/9 | Эстакада укладчика струнопакетов | 1 | 4550 |
8 | БП 070/12 | Бетоноукладчик | 1 | 4500 |
9 | БП 070/17 | Балка подъемная | 2 | 400 |
10 | БП 070/19 | Пила для резки струн между шпалами | 2 | 2600 |
11 | БП 070/22 | Конвейер сборки пакетов зажимных головок | 1 | 1180 |
12 | БП 070/23 | Траверса автоматическая для обойм | 1 | 530 |
13 | БП 070/25 | Пресс гидравлический испытательный | 1 | 2700 |
14 | БП 070/26 | Установка перемотки проволоки | 1 | 2500 |
15 | БП 070/30 | Траверса с автозахватом для пакета шпал | 1 | 1400 |
16 | БП 070/31 | Укладчик струнопакетов в форму | 1 | 5000 |
17 | БП 070/32 | Передаточная тележка | 1 | 4950 |
18 | БП 070/33 | Ролик приводной | 20 | 198 |
19 | БП 070/34 | Кантователь | 1 | 10750 |
20 | БП 070/35 | Ролик приводной с конечным выключателем | 4 | 211 |
21 | БП 070/36 | Пост раздельного штабелирования | 1 | 21500 |
22 | БП 070/37 | Стойка гайковерта | 2 | 155 |
23 | БП 070/52 | Рольганг приемный | - | 2450 |
24 | БП 070/39 | Рольганг приводной | 2 | 2360 |
25 | БП 070/40 | Конвейер пластинчатый у кантователя | 1 | 5400 |
26 | БП 070/41 | Конвейер пластинчатый у пил | 1 | 7030 |
27 | БП 070/42 | Захват автоматический для форм | 2 | 2100 |
28 | БП 070/45; БП 134 | Формы для шпал | 117 | 4200 |
29 | БП 070/46 | Машина моечная | 1 | 750 |
30 | БП 070/47 | Стол для сборки пустообразователей | 1 | 57 |
31 | БП 070/48 | Конвейер саморазгружающийся для шайб | 1 | 125 |
32 | БП 070/49 | Бункер с лотком для шайб | 1 | 350 |
33 | БП 070/50 | Контейнер для пустообразователей | 2 | 45 |
34 | БП 070/53 | Сетка защитная | 1 | 1000 |
35 | БП 070/54; БП 070/54-1 | Кожух шумозащитный на виброплощадке | 2 | 1210 |
36 | БП 070/55 | Кабина звукопоглощающая для пил (сдвоенная) | 1 | 3000 |
37 | БП 070/70 | Рольганг подъемный | 2 | 2350 |
38 | БП 070/81 | Бухтодержатель | 1 | 26600 |
39 | БП 083/01 | Тележка передаточная | 1 | 2500 |
40 | БП 094/1 | Индиватор контроля уклонов и пропеллерности подрельсовых площадок | 1 | - |
41 | БП 094/2 | Индикатор контроля глубины заделки шайб | 1 | - |
42 | БП 094/3 | Индикатор контроля расстояния между наружными кромками углублений в подрельсовых площадках шпал Ш I-I | 1 | - |
43 | БП 094/4 | Установочная камера | 1 | - |
44 | БП 094/5 | Индикатор контроля глубины заделки седловидных шайб | 1 | - |
45 | БП 110/20 | Устройство натяжное | 1 | 2400 |
Производительность, куб.м/год 25000
Число обслуживающего персонала в смену, чел. 25
Занимаемая площадь, кв.м 2500
Масса, кг 688000

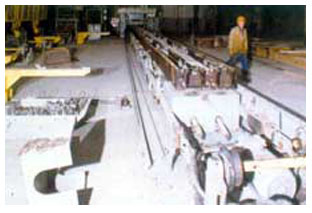

![]() Устройство натяжения |

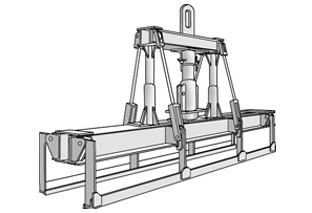

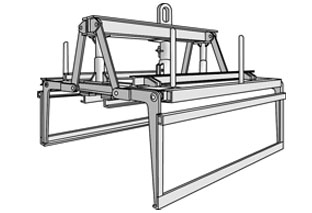

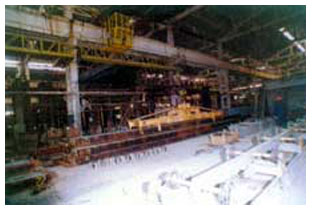

![]() Траверса форм |

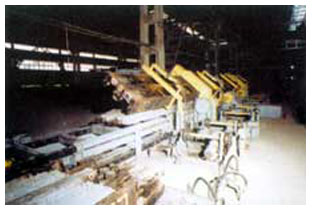

![]() Кантователь |

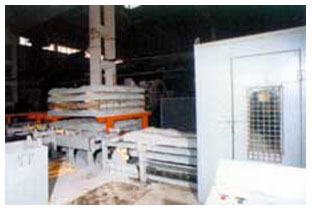

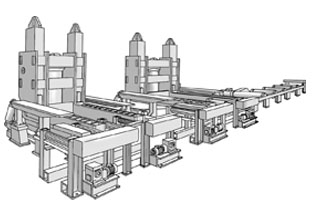

![]() Пост штабелирования |

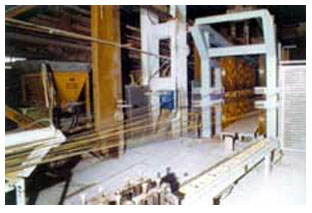

![]() Бухтодержатель |
![]() Виброплощадка |

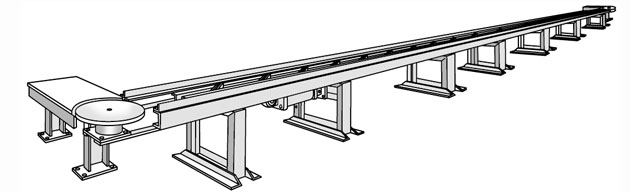

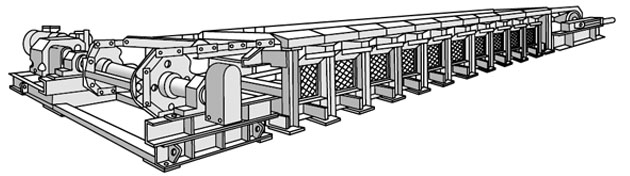

![]() БП 070/40 |
|

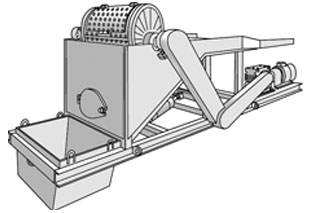

![]() БП 070/46A |

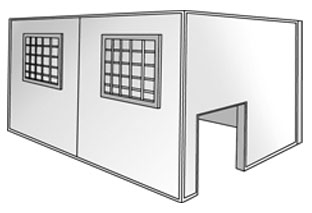

![]() БП 070/55 |
