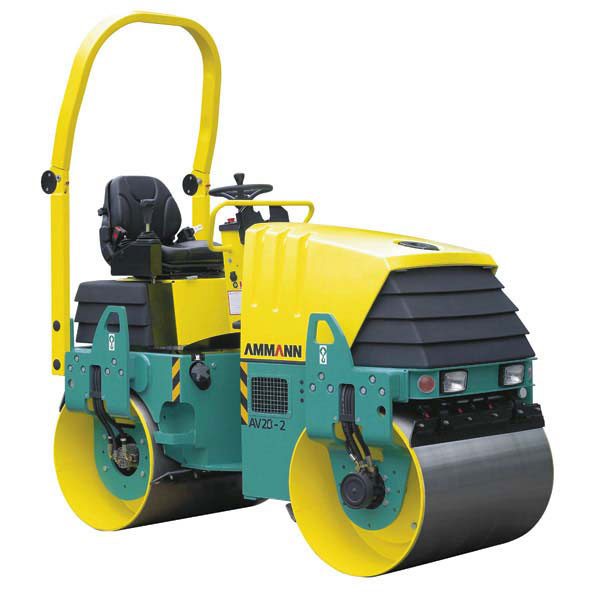

Тандемные вибрационные катки AV12-2 / 16-2 / 20-2
Главная >> Наша продукция >> Асфальтоукладчики и дорожные катки Ammann >> Катки >> Тандемные вибрационные катки AV12-2 / 16-2 / 20-2
Уплотнение вальцами с односторонней подвеской:
Машины модельного ряда AV12-2 / 16–2 / 20–2 являются единственными машинами, предлагающими в качестве стандарта:
- Вальцы с односторонней подвеской справа и слева;
- Привод обоих вальцов;
- Оба вальца вибрирующие;
- Данная концепция дает возможность уплотнения вдоль стен, при этом на указанных местах не требуются дополнительные уплотняющие работы.
Оптимальные результаты уплотнения:
- Высокий крутящий момент, охлаждаемый водой трехцилиндровый двигатель марки Yanmar;
- 2 рабочих скорости;
- 2 частоты и центробежных силы;
- Оба вальца ведомые, задний валец вибрирующий (по желанию оба вальца вибрирующие);
- Большой водяной бак из нержавеющей стали;
- Система подачи воды с многократным фильтрованием.
Легкая управляемость, высокий комфорт оператора:
- Изолированная рабочая платформа с амортизаторами, минимальные вибрации;
- Простое управление, наглядная приборная доска;
- Перекрытие переднего и заднего вальцов на 40 мм;
- Минимальный радиус поворота;
- Компактные размеры;
- Плавный разгон машины вперед и назад.
Безопасность:
- Соответствие CE: опрокидной ROPS, кнопка аварийного останова, удобное сиденье оператора, оснащенное ремнем безопасности и кресельным выключателем;
- Наглядная приборная доска;
- Отличный обзор на вальцы;
- Закрываемые на ключ крышки приборной доски, моторного отсека, топливного бака, водяных баков.
Минимальный требуемый уход:
- Не требующие обслуживания подшипники;
- Не требующий обслуживания шарнир управления с тефлоновой поверхностью;
- Комплектное опрокидывание капота двигателя;
- Прямой доступ к точкам обслуживания, находящимся на одной стороне;
- Наружные заправочные горловины для легкой замены рабочих жидкостей;
- Оптимизация запасных частей по причине широкой совместимости частей в рамках разных моделей модельного ряда.
Технические характеристики
Модель катка |
AV 12-2 |
AV 16-2 |
AV 20-2 |
|
Массы |
||||
Рабочая масса CECE |
кг |
1500 |
1600 |
1650 |
Статическая линейная нагрузка |
кг/см |
40552 |
40763 |
40610 |
Нагрузка на валец |
кг |
- |
- |
- |
Классификация согласно франц. стандарту |
PV2 |
PV2 |
PV2 |
|
Вальцы (колеса) |
||||
Ширина |
мм |
820 |
900 |
1000 |
Диаметр |
мм |
575 |
575 |
575 |
Толщина |
мм |
13 |
13 |
13 |
Перекрытие |
мм |
40 |
40 |
40 |
Количество шин |
- |
- |
- |
|
Размер шин |
- |
- |
- |
|
Мост с шинами |
мм |
- |
- |
- |
Макс. ширина уплотнения |
мм |
870 |
950 |
1050 |
Ходовые качества |
||||
Тип двигателя |
Yanmar 3TNV76 EuroMot2 / EPA4 |
|||
1-я рабочая скорость: 2100 об/мин |
||||
Мощность двигателя DIN 6270 B |
кВт/л.с. |
13.2 / 18.0 |
13.2 / 18.0 |
13.2 / 18.0 |
Скорость |
км/ч |
0 - 7 |
0 - 7 |
0 - 7 |
Преодолеваемый наклон с/без вибрации |
% |
30 / 40 |
30 / 40 |
30 / 40 |
2-ярабочая скорость: 2400 об/мин |
||||
Мощность двигателя DIN 6270 B |
кВт/л.с. |
15.2 / 20.7 |
15.2 / 20.7 |
15.2 / 20.7 |
Скорость |
км/ч |
0 - 8 |
0 - 8 |
0 - 8 |
Преодолеваемый наклон с/без вибрации |
% |
30 / 40 |
30 / 40 |
30 / 40 |
Управление |
||||
Радиус поворота внешний / внутренний |
мм |
2990 / 2170 |
3030/2130 |
3080 / 2080 |
Управляющий угол / Колебательный угол |
±° |
40694 |
40694 |
40694 |
Вибрации |
||||
Амплитуда |
мм |
0.45 |
0.42 |
0.4 |
1-ярабочая скорость: 2100 об/мин |
||||
Частота |
Гц |
61 |
61 |
61 |
Центробежная сила (на валец) |
кН |
13 |
13 |
13 |
Динамическая линейная нагрузка на см |
Н/см |
158 |
144 |
130 |
2-ярабочая скорость: 2400 rpm |
||||
Частота |
Гц |
67 |
67 |
67 |
Центробежная сила (на валец) |
кН |
16 |
16 |
16 |
Динамическая линейная нагрузка на см |
Н/см |
195
|
178 |
160 |
Заправочные ёмкости |
||||
Водяной бак |
л |
95 |
95 |
95 |
Анти-адгезивный бак |
л |
- |
- |
- |
Гидравлический бак |
л |
25 |
25 |
25 |
