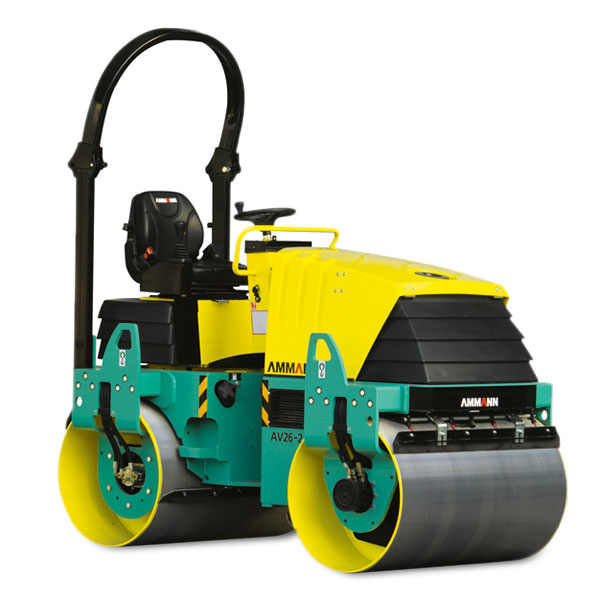

Тандемные вибрационные катки AV23-2 / 26–2 / 32–2 / 33–2 / 40–2

Главная >> Наша продукция >> Асфальтоукладчики и дорожные катки Ammann >> Катки >> Тандемные вибрационные катки AV23-2 / 26–2 / 32–2 / 33–2 / 40–2

Производительность:

Высокий крутящий момент, охлаждаемый водой трехцилиндровый двигатель марки Yanmar;
2 рабочих скорости;
2 частоты и 2 центробежных силы;
Оба вальца ведомые, задний валец вибрирующий (по желанию оба вальца вибрирующие) большой диаметр вальца;
Равномерное распределение веса на передний и задний вальцы;
2 больших водяных бака из нержавеющей стали многократное фильтрование воды;
2 скребка на каждом вальце.

Легкая управляемость, высокий комфорт оператора:

Простое управление, наглядная приборная доска;
Перекрытие вальцов на 40 мм, или же вальцы установлены друг за другом (опционально);
Минимальный радиус поворота;
Компактные размеры;
Плавный разгон машины вперед и назад;
Рабочая платформа изолирована амортизаторами, минимальные вибрации.

Безопасность:

Высокая безопасность вибрационных катков модельного ряда;
Соответствие CE: опрокидной ROPS, кнопка аварийного останова, удобное сиденье оператора, оснащенное ремнем безопасности и кресельным выключателем;
Наглядная приборная доска;
Отличный обзор на вальцы;
Закрываемые на ключ крышки (приборной доски, моторного отсека, топливного бака, водяных баков).

Минимальный требуемый уход:

Серия машин модельного ряда основана на модульной компоновке машины, дающей возможность:

Приспособления машины требованиям пользователя;
Оптимизации запасных частей по причине широкой совместимости частей в рамках разных моделей модельного ряда;
Не требующий обслуживания шарнир управления с тефлоновой поверхностью;
Полное опрокидывание капота двигателя;
Прямой доступ к точкам обслуживания, находящимся на одной стороне;
Места дополнения рабочих жидкостей с наружной стороны машины, несложный доступ;
Несложный доступ к фильтрам и форсункам системы подачи воды.

Стандартная комплектация машины включает:

Оба вальца ведомые;
Напорная система подачи воды с многократным фильтрованием;
2 больших водяных бака (80 л + 120 л) из нержавеющей стали;
2 частоты, 2 центробежных силы;
Перекрытие вальцов на 40 мм, или же вальцы установлены друг за другом (опционально);
2 скребка на каждом из вальцов;
4 подъемных петли для простой перевозки;
Счетчик моточасов и индикатор дизельного топлива;
Стандартная приборная доска Ammann и кнопка аварийного останова машины;
Широкий спектр дополнительных опций.

Технические характеристики

Модель катка		AV 23-2	AV 26-2	AV 32-2	AV 33-2	AV 40-2
Массы (с вальцами с односторонней подвеской)
Рабочая масса CECE	кг	2500 (2700)	2800 (2900)	3100	3500	3900
Статическая линейная нагрузка	кг/см	12.5 (12.8)	11.7 (12.0)	12.9	13.5	15.0
Нагрузка на валец	кг	-	-	-	-	-
Классификация согласно франц. стандарту		PV3	PV3	PV3	PV3	PV4
Вальцы (колеса)
Ширина	мм	1000 (1050)	1200 (1250)	1200	1300	1300
Диаметр	мм	740	740	740	740	740
Толщина	мм	13	13	13	13	13
Перекрытие	мм	40 (60)	40 (35)	40	40	40
Количество шин		-	-	-	-	-
Размер шин		-	-	-	-	-
Мост с шинами	мм	-	-	-	-	-
Макс. ширина уплотнения	мм	1040 (1100)	1240 (1300)	1240	1340	1340
Ходовые качества
Тип двигателя		Yanmar 3TNV76 EuroMot2 / EPA4
1-я рабочая скорость: 2100 об/мин
Мощность двигателя DIN 6270 B	кВт/л.с.	19.8 / 27.0	19.8 / 27.0	19.8 / 27.0	19.8 / 27.0	19.8 / 27.0
Скорость	км/ч	0 - 7	0 - 7	0 - 7	0 - 7	0 - 7
Преодолеваемый наклон с/без вибрации	%	30 / 40	30 / 40	30 / 40	30 /40	30 / 40
2-ярабочая скорость: 2400 об/мин
Мощность двигателя DIN 6270 B	кВт/л.с.	23.2 / 30.6	23.2 / 30.6	23.2 / 30.6	23.2 / 30.6	23.2 / 30.6
Скорость	км/ч	0 - 10	0 - 10	0 - 10	0 - 10	0 - 10
Преодолеваемый наклон с/без вибрации	%	30 / 40	30 / 40	30 / 40	30 / 40	30 / 40
Управление
Радиус поворота внешний / внутренний	мм	3350 / 2350	3350 / 2350	3350 / 2350	3350 / 2350	3350/ 2350
Управляющий угол / Колебательный угол	±°	32 / 8	32 / 8	32 / 8	32 / 8	32 / 8
Вибрации
Амплитуда	мм	0.4	0.4	0.4	0.32	0.32
1-ярабочая скорость: 2100 об/мин
Частота	Гц	59	59	59	59	59
Центробежная сила (на валец)	кН	34	38	38	36	36
2-ярабочая скорость: 2400 об/мин
Частота	Гц	67	67	67	67	67
Центробежная сила (на валец)	кН	41	41	41	41	41
Заправочные ёмкости
Водяной бак	л	80 + 120	80 + 120	80 + 120	80 + 120	80+ 120
Гидравлический бак	л	25	25	25
