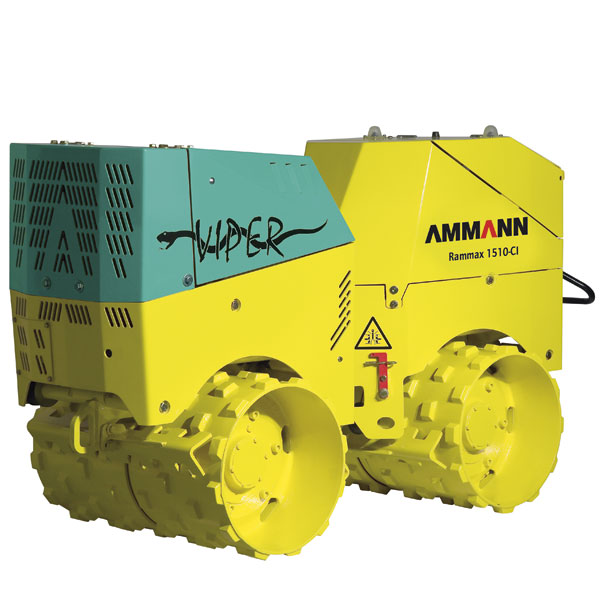

Вибрационный траншейный каток RX 1510 — Viper


Главная >> Наша продукция >> Асфальтоукладчики и дорожные катки Ammann >> Катки >> Вибрационный траншейный каток RX 1510 — Viper

Наличие узла сочленения обеспечивает хорошие возможности для маневрирования:

  • Максимальный угол перекоса вальца относительно вертикальной оси — 7,50;
  • Угол перелома рамы — 300;
  • Внутренний/внешний радиус при повороте — 2,76 м / 4,47 м;
  • Рама Z-образной формы с перехлёстом вальцов, обеспечивающая равномерное бесшовное уплотнение;
  • Две амплитуды.

Центробежная сила:

  • Большая амплитуда — 73 кН;
  • Маленькая амплитуда — 42 кН.

Органы управления:

  • При помощи дистанционного управления, соединённого с машиной посредством кабеля длиной свыше 3-х м;
  • При помощи приемо-передающего устройства с каналом передачи данных в инфракрасном диапазоне. Источник питания — аккумулятор и комплект солнечных батарей встроенных в корпус ППУ.
  • Кол-во скребков на валец — 2 внешних + 2 внутренних (между внутренней поверхностью вальца и кожухом гидромотора).
  • Приборная доска со счётчиком мото-часов и контрольными индикаторами. Автоматическое выключение двигателя при низком уровне масла. Автоматическая остановка при превышении допустимых расстояний до оператора (меньше 1,5 м или больше 24 м). Подъёмный крюк, прикреплённый к главной раме, с центральным расположением.

Технические характеристики


Модель катка



Rammax 1510

Рабочая ширина

мм

630-850

Вес



Максимальная эксплуатационная масса (CECE)

кг

1510-1530

Статическая линейная нагрузка

кг/см

9-12

Динамическая линейная нагрузка

кг/см

58-46

Двигатель





Модель двигателя



Lombardini LDW 1003

Мощность двигателя

кВт/л.с.

15,8 / 20,4

Номинальное число оборотов

об/мин

2650

Число цилиндров / охлаждение



3 / водяное

Система управления

  гидростатическая

Заправочные емкости



Топливо

л

54

Гидравлическое масло



90

Ходовые качества



Рабочая скорость

м/мин

0-16

Максимальная транспортировочная скорость

м/мин

38

Преодолеваемый наклон с/без вибрации

%

50 / 60

Ширина / Диаметр вальца

мм

850 / 525

Частота колебаний

Гц

41

Ёмкость топливного бака

л

23
