Автокран C 1300 на шасси IVECO TRAKKER AD 410 T

Главная >> Наша продукция >> Купить автокраны итальянского производства компании ТСМ на автомобильном шасси г/п от 30 до 200 т и на гусеничном г/п от 35 до 135 т (цены) >> Автокран C 1300 на шасси IVECO TRAKKER AD 410 T

Технические характеристики
Базовое шасси	Шасси : IVECO TRAKKER AD 410 T новое фабричное с набором эксплуатационных аксессуаров с гарантией предприятия изготовителя, межосевое расстояние 5 020 мм, глушитель с вертикальным выбросом, воздушный фильтр приподнятый.
Колесная формула	Оснащение устанавливаемое на четырехосном шасси Межосевое расстояние 5020 мм 6 x 4 - 8 x 4 - 8 x 6 – 8 x 8
Грузоподъемность, т	130
Стрела	6-ти секционная (основа + 5 выдвижных секций). 1-я, 2-я и 3-я секции с последовательным выдвижением, 4-я и 5-я с синхронно-последовательным с помощью гидравлического привода, выполнена коробчатой конструкции со скругленными гранями с 6 блоками на оголовке.
Длина стрелы, мм	6200 стандарт. 6600 модификация (заказ). 7400 модификация (заказ).
Механизм подъема стрелы	Состоит из 5-х цилиндров с двойным эффектом оснащенных уравновешивающими клапанами. Рабочий угол стрелы от – 2° до + 80°.
Рабочий угол стрелы	– 2° до + 80°
Лебедка	Барабан с кольцевой нарезкой с приводом от аксиально-поршневого гидромотора через редуктор. При подъеме и опускании используется полная мощность двигателя. Снабжена автоматическим тормозом («нейтральным» тормозом) и уравновешивающим клапаном.
Длина каната, м	180
Рабочая зона, градус	360
Выносные опоры	4-х выдвижные опоры с радиальным открытием. Изготовлены из стали с высоким уровнем прочности. Управление как из кабины машиниста, так и непосредственно с пульта, размещенного на опорно ходовой платформе. Управляются одновременно или раздельно 2 опоры с каждой стороны шасси.Гидроцилиндры оснащены обратными управляемыми клапанами (гидрозамками).
Механизм вращения	С приводом от аксиально-поршневого гидромотора, вращение опорно поворотной платформы лимитированно (400°). На шариковом опорно поворотном устройстве. Гидромотор поворота управляется из кабины машиниста, оснащен гидрозамком, функционирующим при нейтральном положении рычага управлением механизмом поворота.
Гидросистема	Группа насоса приводится в действие от коробки передач автомобиля соединенной системой подсоединенной к коробке отбора мощности пневматическим сцеплением отключающееся при передвижении на дороге. Распределитель моноблок с встроенными клапанами безопасности, управляемые гидравлически через два манипулятора. Маслянный фильтр установленный в системе возврата. Маслянный бак. Охлаждение масла через электро проветриваемый радиатор. Два рычага гидравлических с перекрещенным управлением и автоматическим возвращением в нейтральное положение, разрешают производить перекрещенные маневры, электрическая кнопка безопасности.
Приборы и устройства безопасности	Ограничитель высоты подъема крюковой подвески с подвесным кольцом – грузиком.Предохранительный замок крюка. Управляемые обратные клапаны. Уравновешивающие клапаны. Предохранительные гидроклапаны. Аварийный гидронасос. Проблесковые световые сигналы. Панель ОГП, имеющаяся в кабине машиниста, дает световую сигнализацию о приближении состояния крана к перегрузке. ОГП автоматически выключает механизмы крана до наступления перегрузки. На панели индицируются следующие параметры: грузовой момент(%), угол наклона стрелы, длина стрелы, фактический вылет стрелы, фактическая масса поднимаемого груза, высота подъема крюковой подвески.
Кабина крановщика	Панорамная с большим объемом видимости. Крышка открывающаяся непробиваемая, заднее стекло открывается для наилучшего проветривания, дверца раздвижная с замком, лобовик и боковые стекла с порытием анти-отражение. Элементы управления краном расположены как на приборной панели ( переключение режимов передвижения, выдвижение опор, подъем-опускание опорных г/цилиндров), так и на подлокотниках ( джойстики управления работой в крановом режиме, переключатели телескопирования стрелы).Кабина оснащена регулируемым сиденьем с откидными подлокотниками. Стеклоочистители и солнцезащитное приспособление.

Грузовысотные характеристики

Возможно, формат этой картинки не поддерживается браузером.

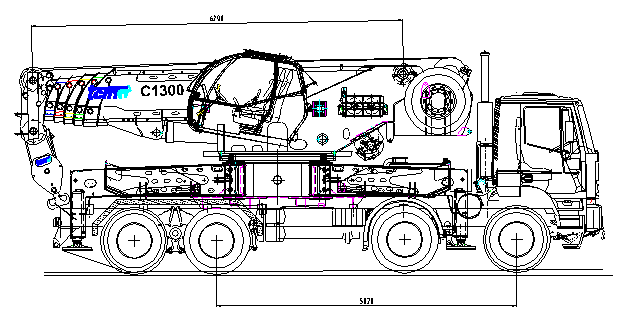

Габариты автокрана С 1300

Возможно, формат этой картинки не поддерживается браузером.

Шасси : IVECO TRAKKER AD 410 T новое фабричное с набором эксплуатационных аксессуаров с гарантией предприятия изготовителя, межосевое расстояние 5 020 мм, глушитель с вертикальным выбросом, воздушный фильтр приподнятый.

ПРИЛОЖЕНИЕ К СЕРИИ

2 ящика с замком содержащих команды управления расположенные по бокам платформы.
4 плиты опор легко снимающиеся при необходимости.
Окраска на заказ.
Лестница для поднятия в кабину управления краном.
Крылья из аллюминия для задних колес автомобиля.
Покрытие противоскольжение из аллюминия на верхней части опор.
Ящик для запчастей.
4 габаритные фары на удлиняемых балках опор.
2 вращающиеся оранжевые фары на кабине.
2 рабочие фары сзади.
1 рабочая фара на кабине управления краном.
Блокировка подвески (только в случае монтажа вилочного захватчика)
Зеркала заднего вида
Сертификат о соответствии ЕС.

Дополнительное оборудование и аксессуары

Дополнительная лебедка 3000 кг со статическим канатом
Кондиционер в кабине управления
Барабан воздушной трубы
Переносная лампа
Стержень для буксира
Стержень для буксира с кольцом поднятия
Гидравлические весы грузоподъемность 30 т
Гидравлические блоки задних подвесок (установить в случае буксира)
Крюк с двумя блоками 10 т
Приспособление для прицепа
Корзина на крюк сертифицированная TCM 500- 500 кг
Корзина на крюк сертифицированная TCM 120- 120 кг
Счетчик
Противовес 3т + поддержка и гидравлические цилиндры движения
Гидравлическое приспособление для поднятия задних осей
Увеличенная скорость лебедки
Фонари типа «Америка» с 4 вращающимися оранжевыми фарами
Рабочая фара
Рабочая фара с пультом управления
Направление каната 2° с возвратом к лебедке
Пневматическое включение/отключение лебедки
Телескопический удлинитель JSL 75 вспомогательный с 2 гидравлическими секциями
Место для огнетушителя
Предрасположение для приспособления вилочного захвата
Решетчатый удинитель5,8 м уложенный с одной из сторон стрелы
Пульт управления для крепления-снятия противовеса
Пульт управления 6 функций для маневр седла
Отопление в кабине
Приспособление вилочного захвата Rospo1/2
Вращение вокруг оси
Свободное вращение
Бак воздушный 100 л
Бак для воды 300 л с гидронасосом
Ручное удлинение для решетчатого удлинителя 3 м
Зеркала заднего обозрения
Поддержка и гидравлические цилиндры для передвижения противовеса
Канистра для мытья рук
Телекамера в кабине
Телекамера контроля лебедки
Телекамера с цветным видео
Блок возврата каната дополнительной лебедки
Оголовок стрелы вращающийся в 3 направлениях (0°-32,5°-65°)
Передвижение машины из кабины крановщика
Окраска на заказ
Барабан для буксира 18 мм тяга 15000 кг
Комплект крыльев - сталь Inox
Вертикальный глушитель
Низкие колеса 225/80
Приспособление для прицепа + колокол для буксира
